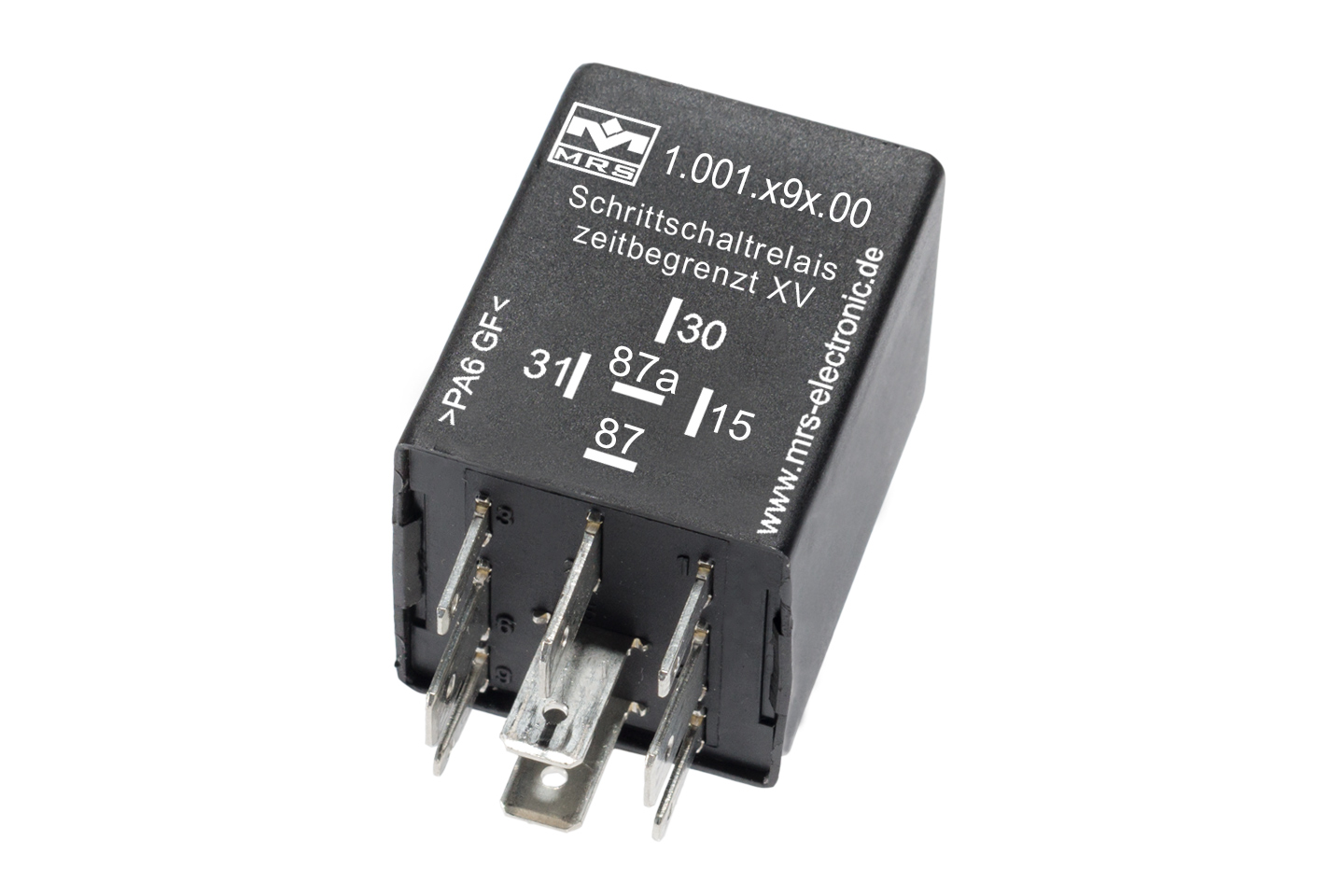

Name: Schrittschaltrelais M3 Gehäuse, 12V, 30A-fähig
SKU: 1.001.19x.00

Beschreibung

Anwendungsbereich von Schrittschaltrelais M3 ist das Ein- und Ausschalten von Verbrauchern über Tast- bzw Tasterbetrieb. Schaltbild S1: Mit dem Schrittschaltrelais kann ein Verbraucher über einen Taster geschalten werden. Wird an Klemme 15 ein positiver / negativer Impuls angelegt, schaltet das Relais und hält sich selbst. Mit einem weiteren Impuls wird wieder geschalten (Stromstossschalter bzw. Toggle Flip-Flop). Die Klemme 15 ist entprellt.
Schaltbild S2: Die Kontakte sind getrennt von der Ansteuerung und können daher in Verknüpfungen eingesetzt werden. Bei dieser Variante ist der Relaiskontakt komplett potentialfrei und somit in der Lage Wechselspannung zu schalten. Gehäuseformen finden Sie im Kapitel Gehäuse und Grundkörper.

Zusätzliche Informationen

More

Name: 30A, Negative Flankensteuerung, Typ A, Verbindung S1, 30A, Negative Flankensteuerung, Typ B, Verbindung S2, 30A, Positive Flankensteuerung, Typ A, Verbindung S1, 30A, Positive Flankensteuerung, Typ B, Verbindung S2
Number of pins: 5
In-/Outputs (total): 2
Inputs (total): 1
Inputs (digital): 1
Outputs (total): 1
Relay outputs: 1
Switching current: NO 20 A / NC 15 A
IP rating: IP53
Housing material: PA66GF30
Dimensions: 30 × 30 × 40 mm
Switching cycles: 100000
Programming software: MRS Realizer
Temperature range: -40 bis +85°C
Operating voltage: 9-16 V
Current consumption: 2 ± 1 mA

Downloads

Datenblatt M3 (Deutsch)

Download

Datenblatt M3 (Englisch)

Download

Gebrauchsanleitung Schrittschaltrelais

Download

Bestellvarianten

Bestellnr.

Name

Bestellnr.

1.001.191.00

Name

30A, Positive Flankensteuerung, Typ A, Verbindung S1

Bestellnr.

1.001.192.00

Name

30A, Negative Flankensteuerung, Typ A, Verbindung S1

Bestellnr.

1.001.193.00

Name

30A, Positive Flankensteuerung, Typ B, Verbindung S2

Bestellnr.

1.001.194.00

Name

30A, Negative Flankensteuerung, Typ B, Verbindung S2

Schrittschaltrelais M3 12 V
