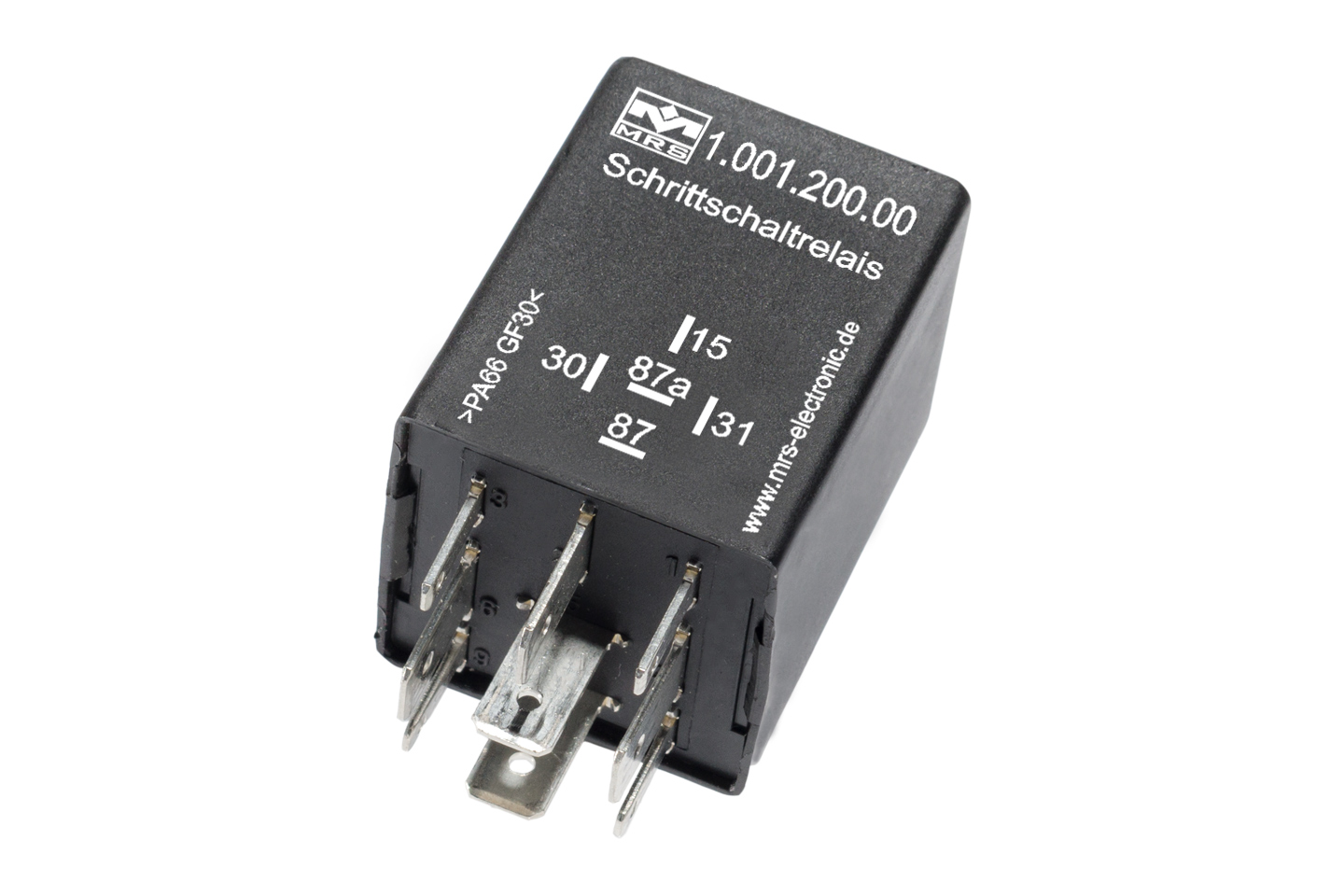

Name: Schrittschaltrelais 24 V - zum Ein- und Ausschalten von Verbrauchern
SKU: 1.001.20x.001

Beschreibung

Anwendungsbereich von Schrittschaltrelais ist das Ein- und Ausschalten von Verbrauchern über Tastbetrieb. Mit dem Schrittschaltrelais kann ein Verbraucher über einen Taster geschalten werden. Wird an Klemme 15 ein Impuls detektiert, schaltet das Relais und hält sich selbst. Mit einem weiteren Impuls wird wieder geschalten. (Stromstossschalter bzw. Toggle Flip-Flop). Die Klemme 15 ist entprellt. Gehäuseformen finden Sie im Kapitel Gehäuse und Grundkörper. Diese Schrittschaltrelais sind nicht programmierbar.

Zusätzliche Informationen

More

Name: 15/15A, KL 15 masseschaltend, Typ A, Verbindung S1, 15/15A, KL 15 plusschaltend, Typ A, Verbindung S1
Number of pins: 5
In-/Outputs (total): 2
Inputs (total): 1
Inputs (digital): 1
Outputs (total): 1
Relay outputs: 1
Switching current: NC 15 A / NO 15 A
IP rating: IP53
Housing material: PA66GF30
Dimensions: 30 × 30 × 40 mm
Temperature range: -40 bis +85°C
Operating voltage: 14-32 V
Current consumption: NO 10 mA / NC 80 mA
